线切割双对位系统
金刚石定制版本
过在金刚石线切割机的视觉对位模块实现,再视觉对位模块左右分别设置相机,当切割机控制器发出对位启动信号后,视觉系统触发工作,光源打开,视觉对位模块两相机分别采集图像,识别玻璃材质上的十字标记,并反馈左右两侧标识点到金刚石线的距离。
详情内容

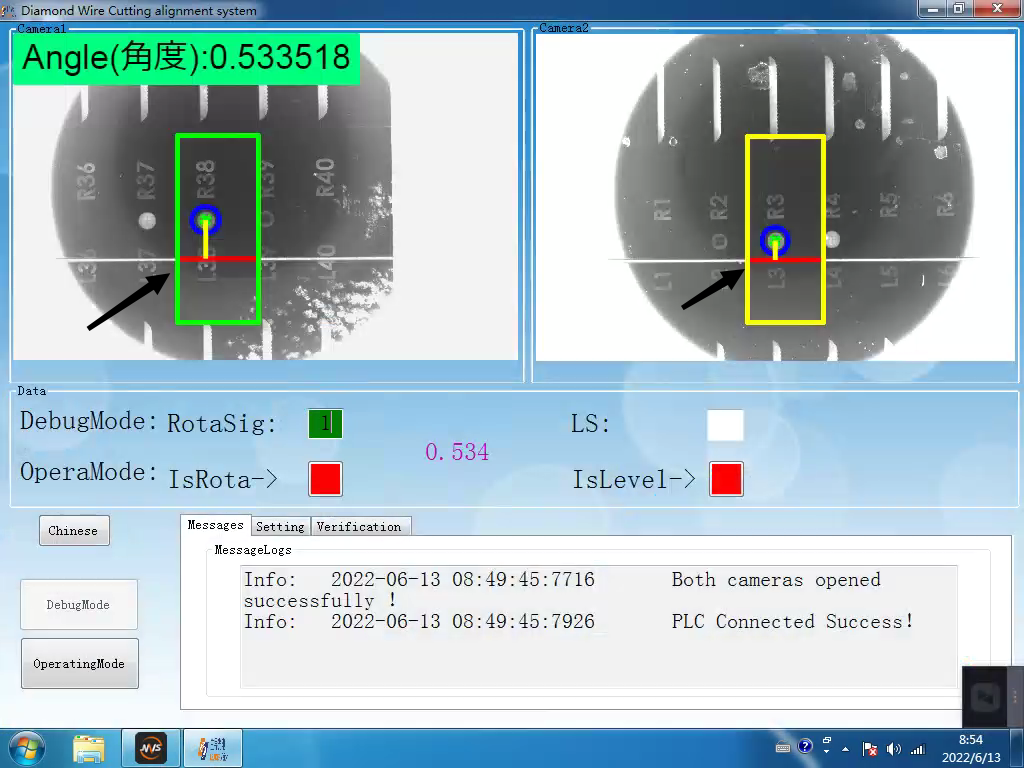

软件界面
产品优势
设备体积小,可适用各种场景
大景深,8-15mm景深范围
IP67防护,无惧苛刻的工业照明不均,粉尘,X射线,电磁干扰等环境
重复测量精度0.02μm内
采用专业的光路设计,能量利用率高,灯珠颗粒性能稳定,寿命长
功能特点
图像识别:采集图像并识别Mark标识点、金刚石线,并分析计算
工装验证:对标准尺寸工装进行在线验证
偏差、平移测量:对左右两侧标试点到金刚石线的距离、角度进行测量
ROI绘画:可对识别区域的随意更改
数据报表:测量历史数据查询,打印报表

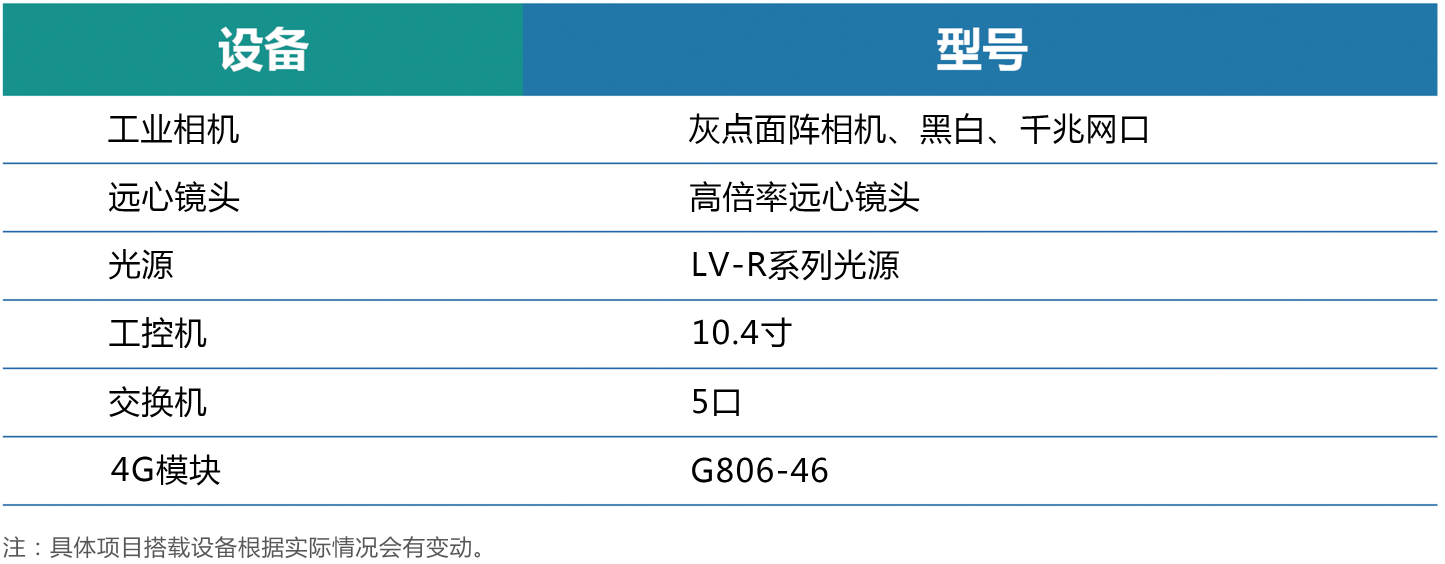

搭载设备

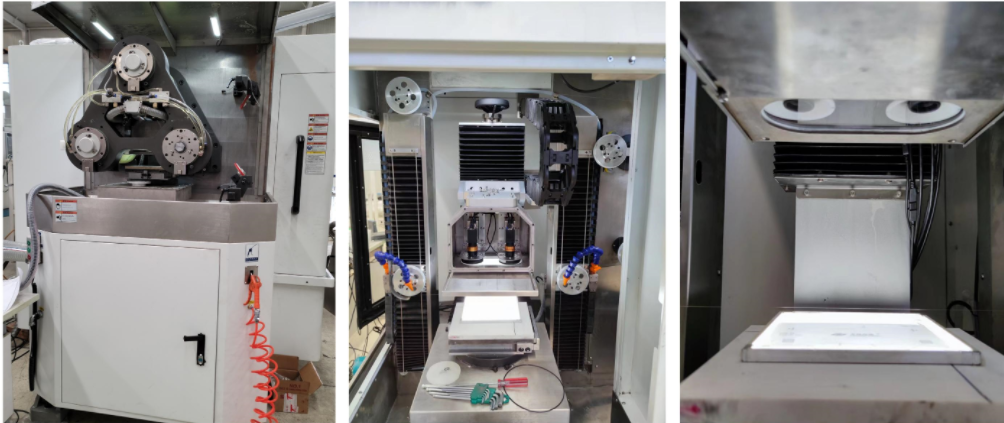

产品应用
激光切割,线切割,结合剂金刚石制品
3C制造,航空航天,轨道交通,汽车
